Множество анимированных трансформаций

55

Разные трансформации можно легко комбинировать друг с другом. Фактически нужно просто установить свойство LayoutTransform или RenderTransform в экземпляр TransformGroup. В TransformGroup можно вкладывать произвольное число трансформаций.

Ниже показан интересный эффект, полученный в результате использования двух трансформаций. Окно документа начинается с маленькой пиктограммы в левом верхнем углу окна. Когда окно появляется, это содержимое вращается, расширяется и быстро становится видимым. Это концептуально подобно эффекту, используемому Windows при развертывании окна. В WPF можно задействовать этот трюк в любых элементах, применяющих трансформацию.

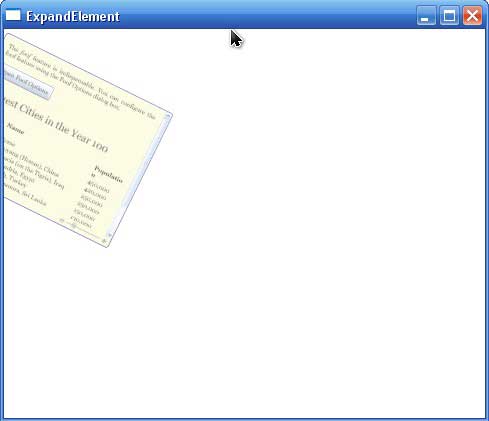

Начальная стадия трансформации движения

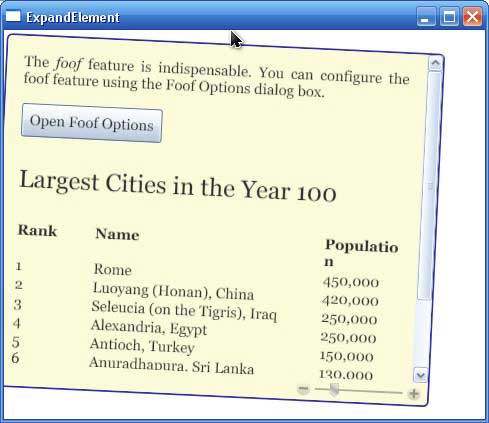

Конечная стадия трансформации движения

Чтобы создать такой эффект, в TransformGroup определяются две трансформации, которые затем используются для установки свойства RenderTransform объекта Border, включающего все содержимое.

Анимация может взаимодействовать с обоими этими объектами трансформации за счет указания числового смещения (0 — для ScaleTransform, появляющейся первой, и 1 — для последующей RotateTransform).

На самом деле эта анимация несколько более сложная, нежели здесь показано. Например, здесь также присутствует анимация, увеличивающая в то же время значение свойства Opacity, и когда Border достигает полного размера, то кратко "отскакивает" назад, создавая более естественное впечатление. Создание временной шкалы для такой анимации и управление разными свойствами объектов анимации требует времени. Ниже представлен полный код примера:

<Window.Triggers>
    <EventTrigger RoutedEvent="Window.Loaded">
      <EventTrigger.Actions>
        <BeginStoryboard>
          <Storyboard SpeedRatio="1.5">
            <DoubleAnimation Storyboard.TargetName="element"
                                Storyboard.TargetProperty="Opacity"
                                From="0.2" To="1" Duration="0:0:2.5"></DoubleAnimation>
            <DoubleAnimation Storyboard.TargetName="element"
                                Storyboard.TargetProperty="RenderTransform.Children[1].Angle"
                                From="70" To="0" Duration="0:0:2" ></DoubleAnimation>

            <DoubleAnimation Storyboard.TargetName="element"
                                Storyboard.TargetProperty="RenderTransform.Children[0].ScaleX"
                                From="0" To="1" Duration="0:0:2" AccelerationRatio="1"></DoubleAnimation>
            <DoubleAnimation Storyboard.TargetName="element"
                                Storyboard.TargetProperty="RenderTransform.Children[0].ScaleY"
                                From="0" To="1" Duration="0:0:2" AccelerationRatio="1"></DoubleAnimation>

            <DoubleAnimation Storyboard.TargetName="element"
                                            Storyboard.TargetProperty="RenderTransform.Children[0].ScaleX"
                                            To="0.98" BeginTime="0:0:2" Duration="0:0:0.05"  DecelerationRatio="1"></DoubleAnimation>
            <DoubleAnimation Storyboard.TargetName="element"
                                Storyboard.TargetProperty="RenderTransform.Children[0].ScaleY"
                                To="0.98" BeginTime="0:0:2" Duration="0:0:0.05" DecelerationRatio="1"></DoubleAnimation>
            <DoubleAnimation Storyboard.TargetName="element"
                                            Storyboard.TargetProperty="RenderTransform.Children[0].ScaleX"
                                            To="1" BeginTime="0:0:2.05" Duration="0:0:0.2"  AccelerationRatio="1"></DoubleAnimation>
            <DoubleAnimation Storyboard.TargetName="element"
                                Storyboard.TargetProperty="RenderTransform.Children[0].ScaleY"
                                To="1" BeginTime="0:0:2.05" Duration="0:0:0.2" AccelerationRatio="1"></DoubleAnimation>

          </Storyboard>
        </BeginStoryboard>
      </EventTrigger.Actions>
    </EventTrigger>
  </Window.Triggers>

    <Grid>
      <!--<Button Name="element">
        <Button.Content>Text</Button.Content>
        <Button.RenderTransform>
          <TransformGroup>
            <ScaleTransform ScaleX="0" ScaleY="0"></ScaleTransform>
            <TranslateTransform></TranslateTransform>
            <RotateTransform Angle="90"></RotateTransform>
          </TransformGroup>
        </Button.RenderTransform>
      </Button>-->
      <Border  Name="element" Margin="3" Background="LightGoldenrodYellow"
               BorderBrush="DarkBlue" BorderThickness="2" CornerRadius="5" >
        <Border.RenderTransform>
          <TransformGroup>
            <ScaleTransform></ScaleTransform>
            <RotateTransform></RotateTransform>
          </TransformGroup>
        </Border.RenderTransform>
      <FlowDocumentScrollViewer IsToolBarVisible="True">
        <FlowDocument>

          <Paragraph xml:space="preserve">The <Italic>foof</Italic> feature is indispensable. You can configure the foof feature using the Foof Options dialog box.</Paragraph>
          <BlockUIContainer>
            <Button HorizontalAlignment="Left" Padding="5">Open Foof Options</Button>
          </BlockUIContainer>


          <Paragraph FontSize="20pt">Largest Cities in the Year 100</Paragraph>
          <Table>
            <Table.Columns>
              <TableColumn Width="*"></TableColumn>
              <TableColumn Width="3*"></TableColumn>
              <TableColumn Width="*"></TableColumn>
            </Table.Columns>

            <TableRowGroup  >
              <TableRow FontWeight="Bold" >
                <TableCell >
                  <Paragraph>Rank</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>Name</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>Population</Paragraph>
                </TableCell>
              </TableRow>
              <TableRow>
                <TableCell>
                  <Paragraph>1</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>Rome</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>450,000</Paragraph>
                </TableCell>
              </TableRow>
              <TableRow>
                <TableCell>
                  <Paragraph>2</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>Luoyang (Honan), China</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>420,000</Paragraph>
                </TableCell>
              </TableRow>
              <TableRow>
                <TableCell>
                  <Paragraph>3</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>Seleucia (on the Tigris), Iraq</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>250,000</Paragraph>
                </TableCell>
              </TableRow>
              <TableRow>
                <TableCell>
                  <Paragraph>4</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>Alexandria, Egypt</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>250,000</Paragraph>
                </TableCell>
              </TableRow>
              <TableRow>
                <TableCell>
                  <Paragraph>5</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>Antioch, Turkey</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>150,000</Paragraph>
                </TableCell>
              </TableRow>
              <TableRow>
                <TableCell>
                  <Paragraph>6</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>Anuradhapura, Sri Lanka</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>130,000</Paragraph>
                </TableCell>
              </TableRow>
              <TableRow>
                <TableCell>
                  <Paragraph>7</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>Peshawar, Pakistan</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>120,000</Paragraph>
                </TableCell>
              </TableRow>
              <TableRow>
                <TableCell>
                  <Paragraph>8</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>Carthage, Tunisia</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>100,000</Paragraph>
                </TableCell>
              </TableRow>
              <TableRow>
                <TableCell>
                  <Paragraph>9</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>Suzhou, China</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>n/a</Paragraph>
                </TableCell>
              </TableRow>
              <TableRow>
                <TableCell>
                  <Paragraph>10</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>Smyrna, Turkey</Paragraph>
                </TableCell>
                <TableCell>
                  <Paragraph>90,000</Paragraph>
                </TableCell>
              </TableRow>
            </TableRowGroup>
          </Table>
        </FlowDocument>
      </FlowDocumentScrollViewer>
    </Border>

    </Grid>

В идеале подобные вещи лучше делать с применением инструментов графического дизайна, таких как Expression Blend, чем кодировать их вручную. Но еще лучше поручить это сторонним разработчикам, которые специализируются на таких вещах, чтобы они собрали всю логику в единую анимацию, которую впоследствии можно было бы использовать многократно и применять к своим объектам по мере необходимости. (На данный момент повторное использование этой анимации осуществляется за счет сохранения Storyboard как ресурса уровня приложения.)

Такой эффект оказывается неожиданно полезным. Например, вы можете применять его, чтобы привлечь внимание к новому содержимому, вроде только что открытого пользователем файла. Возможным вариациям нет конца. Например, компания, занимающаяся розничной торговлей, может создать каталог продуктов, в котором сдвигаются панели с подробностями о продукте или в окне разворачивается "свиток" с изображением продукта, когда вы проводите курсором над именем соответствующего продукта.
